- Tipologia Articolo : RICAMBI MOTOZAPPE E MOTOCOLTIVATORI

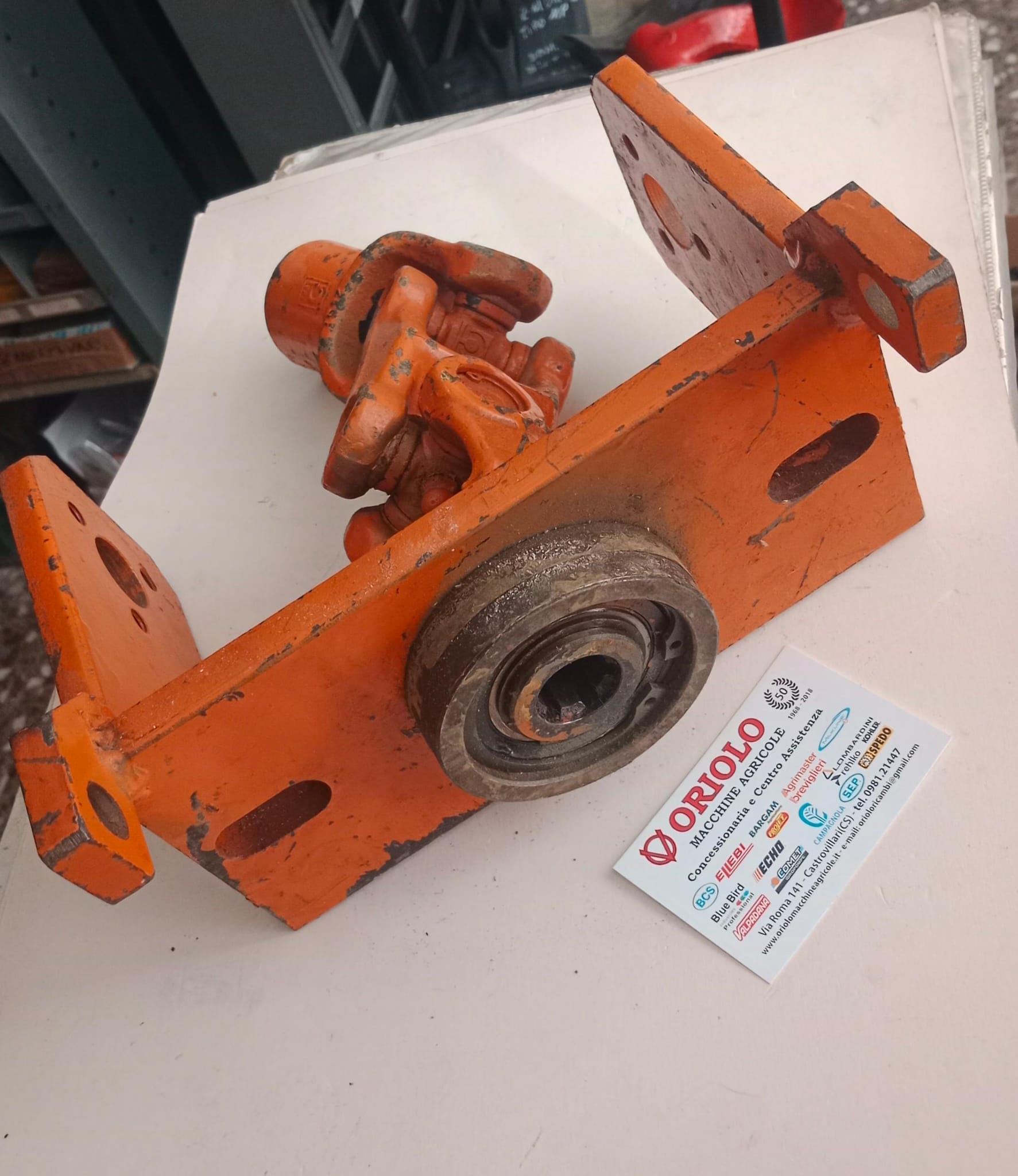

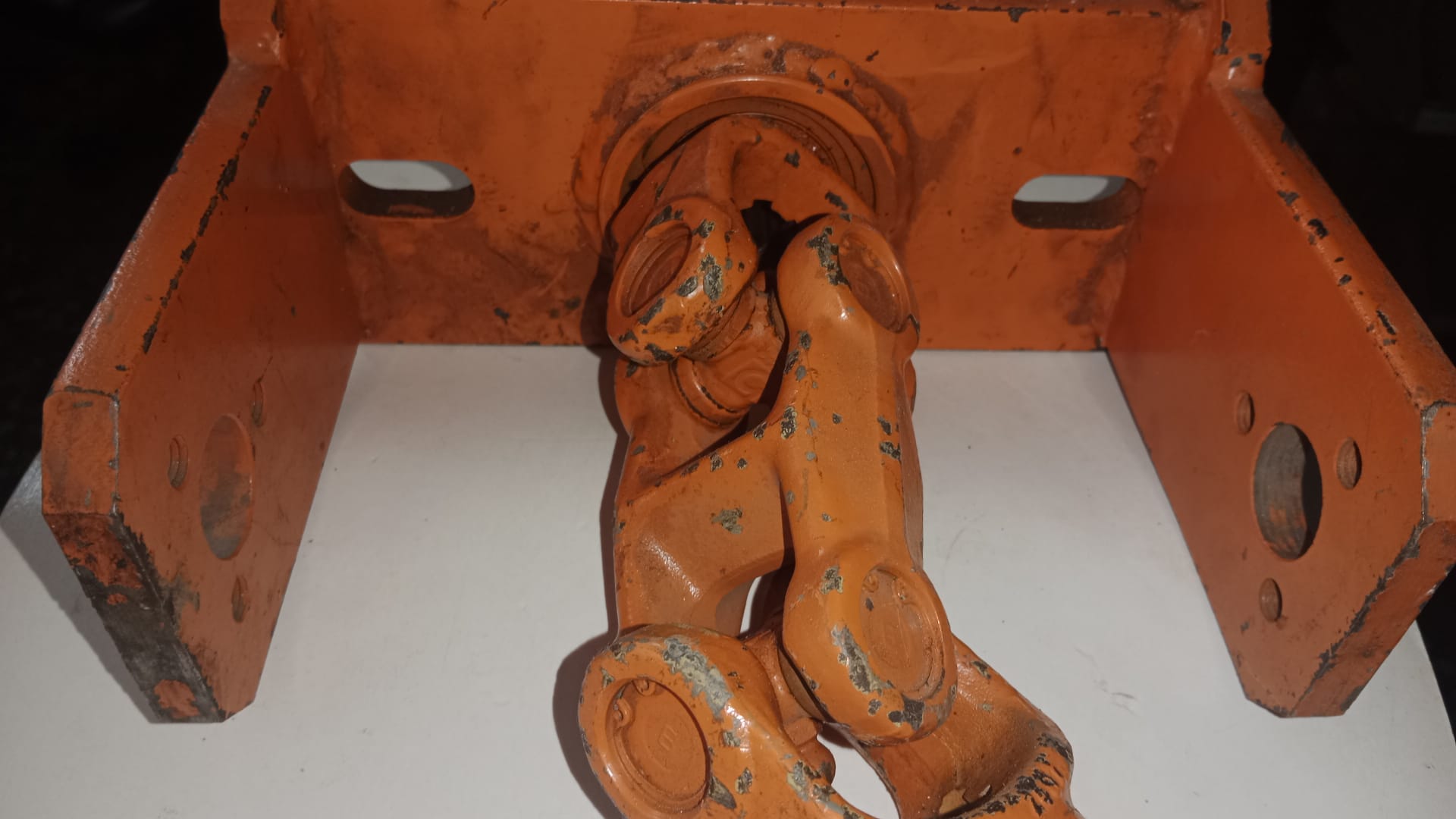

FLANGIA PIASTRA CON SNODO MOTOCOLTIVATORE
MISURE
INTERASSE ASOLATO SU FLANGIA DI ATTACCO DA 146 mm A 217 mm ASOLA DA DIAM 18 mm
SPESSORE FLANGIA 15 mm
ALTEZZA FLANGIA 110 mm
SULLA FLANGIA ASOLATA SI PRESENTANO N 2 ALETTE SPORGENTI CON FORI PASSANTI DA DIAM 15mm E SPAZIO INTERNO TRA LE ALETTE 215 mm

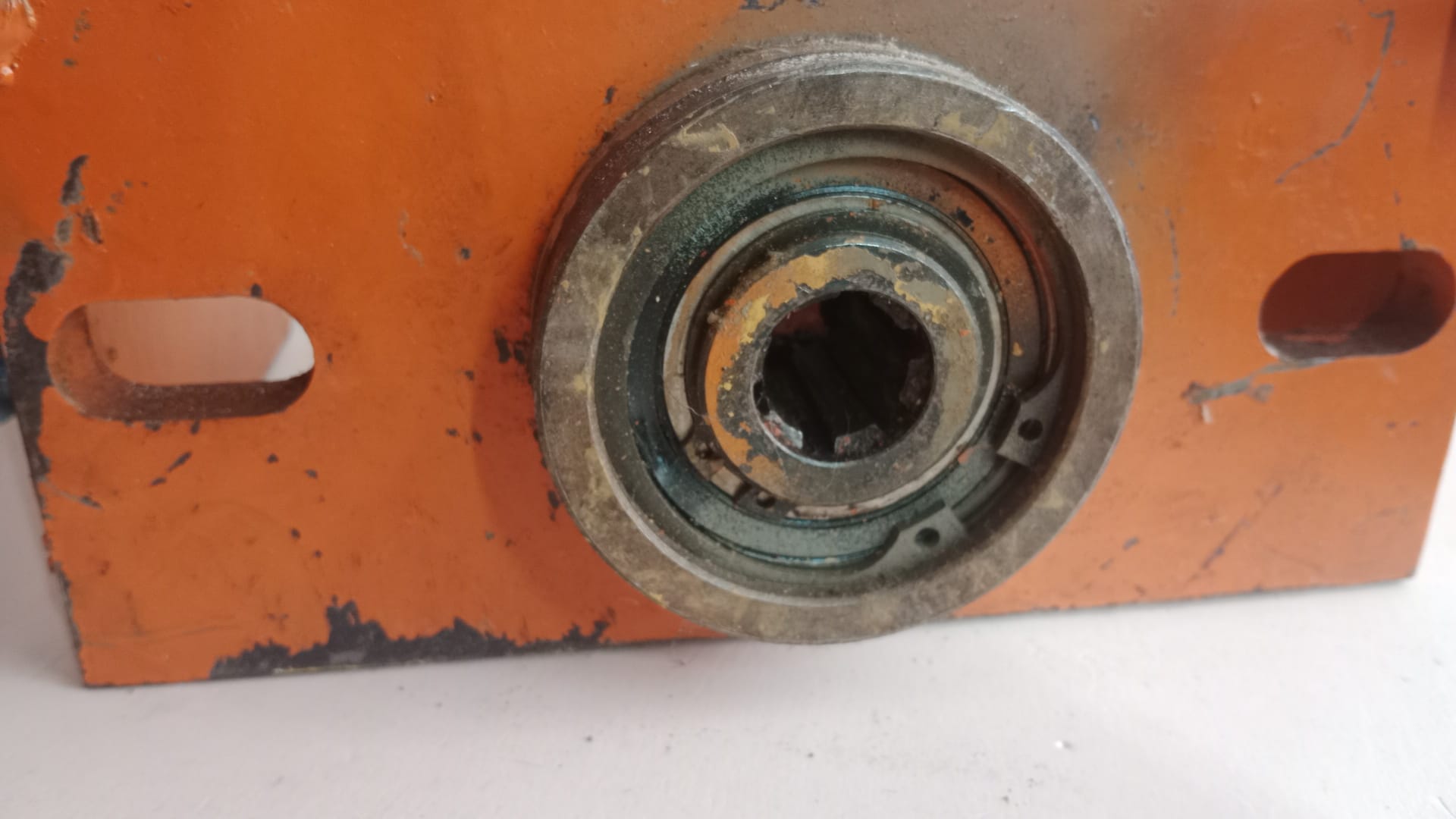

ATTACCO FEMMINA ANTERIORE SU FLANGIA ASOLATA DELLA PRESA DI FORZA CON RELATIVE MISURE INTERNE :
DENTI 6
SPAZIO TRA DENTE E QUELLO OPPOSTO 21 mm
SPAZIO PARTE CAVA E CAVA OPPOSTA 25 mm
ATTACCO FEMMINA DELLO SNODO PARTE POSTERIORE
DENTI 6
SPAZIO TRA DENTE E QUELLO OPPOSTO 29 mm
SPAZIO PARTE CAVA E CAVA OPPOSTA 35 mm
LUNGHEZZA TOT DA FLANGIA ANTERIORE E LO SNODO POSTERIORE 260 mm
